產品概述

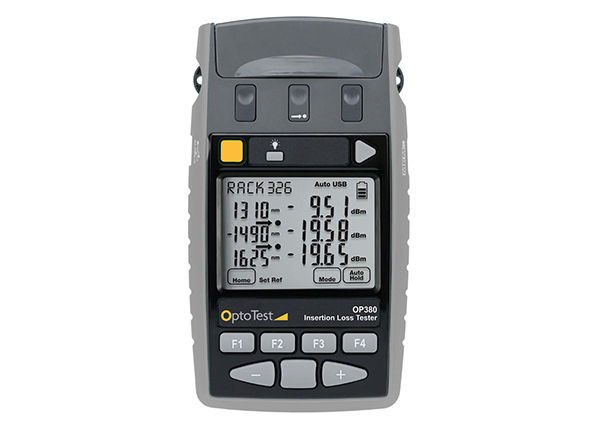

OptoTest OP380插入損耗測試儀是一款易于使用且堅固耐用的測試設備,將多波長光功率計與激光和LED光源的混合組合在一個緊湊的手持式封裝中。OP380專為單向測量而設計,可集成多達6種不同的激光和LED光源,為光纖管理員、安裝人員和技術人員提供測試單模和多模系統的理想經濟高效的解決方案。
內置多光纖 ID 可識別來自多個來源的多達 12 種不同的測試音,從而簡化連續性和極性測試。多個插入損耗測試結果可以存儲在內部存儲器中,并帶有時間戳和用戶指定的電纜名稱,然后只需按一下按鈕即可傳輸?shù)酵獠縐SB驅動器進行分析和記錄保存。
OP380提供多種配置,幾乎可以滿足任何光纖測量要求,并且可以訂購可選的VisiTester有源光纖標識符和超穩定的零預熱光源,以增加實用性和準確性。
特點 & 優勢
? 在堅固、緊湊的封裝中實現最大的多功能性
OP380具有多達6個激光和LED光源以及一個多波長光功率計,封裝在纖薄、防震和耐用的聚碳酸酯外殼中,非常適合在偏遠地區進行戶外工作。符合MIL PRF 28800F要求可確保儀器能夠承受未受保護和不受控制的環境。
? 提供超過 25 種校準波長

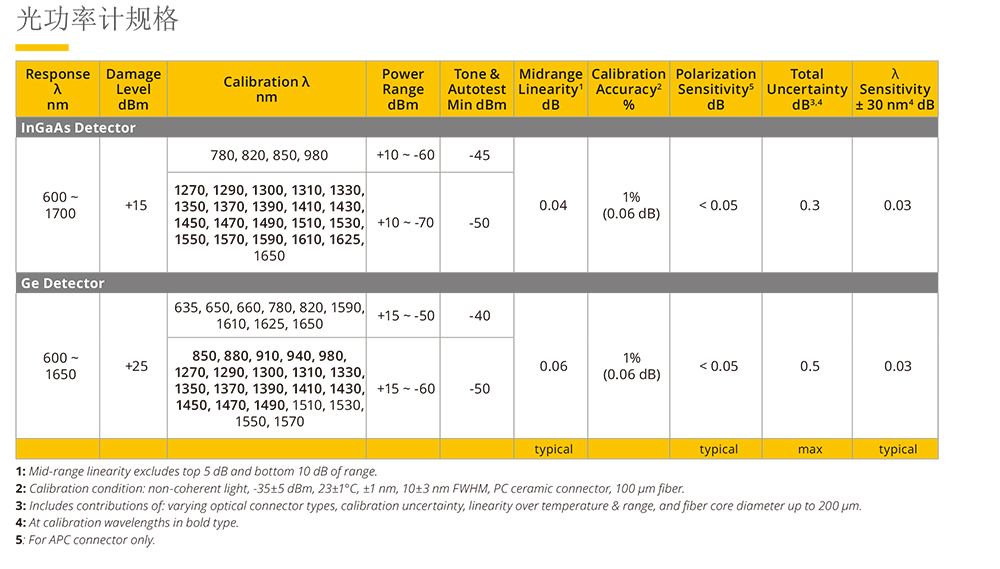

快速準確的光功率計可測量絕對功率、相對功率,并檢測多達 12 個測試音。顯示mW、μW、nW、dB 和 dBm 至 0.01dB 分辨率,無范圍變化延遲。每個波長的單獨參考被存儲并顯示在大型背光LCD屏幕上,該屏幕在明亮的陽光下易于讀取。
? 每臺儀器中最多 6 個激光和 LED 光源

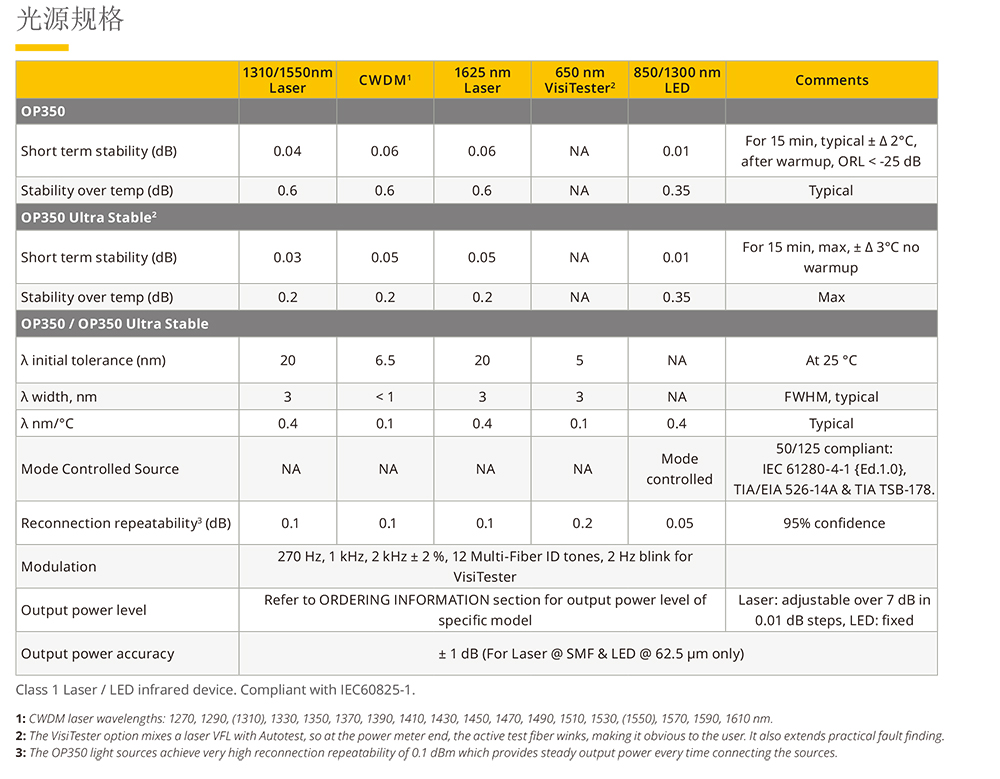

OP380內置多個激光和LED光源選項,意味著測試時間更長,設備占用的時間更少。激光源符合CWDM標準,涵蓋O、E、S、C和L波段的電纜認證,包括吸水峰1625和1650 nm。還提供超穩定的零點預熱激光源,可消除漂移并保證精確的單模測量。LED 光源符合環形磁通量 (EF) 標準,并包括芯棒包裝,以獲得一致且可靠的測試結果。
? 可選探針可識別有源測試光纖
OP380可與VisiTester選件一起訂購,該選件可閃爍有源測試光纖,使用戶能夠清楚地看到。測試信號與測試音混合,以便與夾式光纖標識符一起使用。VisiTester 輸出還可用作標準可視故障定位器 (VFL),可快速標記光纖斷裂、不良接頭、夾緊光纖、彎曲損耗和破裂的連接器套圈,并發出明亮的紅光從缺陷中逸出。
? 與其他光電測試手持式儀器兼容
OP380與OptoTest的OP310手持式光功率計和OP350手持式光光光源完全兼容,具有匹配的波長,以更少的設備升級擴展了您的測試功能范圍。
? 多光纖 ID
OP380除了標準光學測試音(即270Hz、1KHz和2KHz)單獨使用或與另一個OP380手持式插入損耗計、OP360手持式雙向損耗測試儀或OP350手持式光源一起使用時,還可以識別多達12種不同的光纖。這使得連續性測試、極性測試和故障查找變得快速可靠。
? 大型內部存儲器
大型OP380內部存儲器可記錄日期、時間和基本信息,包括以dBm為單位的參考值、以nm為單位的檢測波長、自動測試標稱電源功率、遠程儀器序列號以及通過/失敗狀態。用戶可以使用前面板控件輸入和存儲多達 20 個電纜文本 ID 標簽,并調用它們以便于參考。
? 可互換連接器具有防摔和沖擊保護
OP380支持各種工業標準光纖連接器,包括FC、ST、LC、MU、HFBR、LSA-DIN47256和E2000。內置保險杠和一體式防塵罩可保護連接器接口免受損壞和污染。防塵罩在臺面或其他表面上使用時可兼作支架。
