產品概述

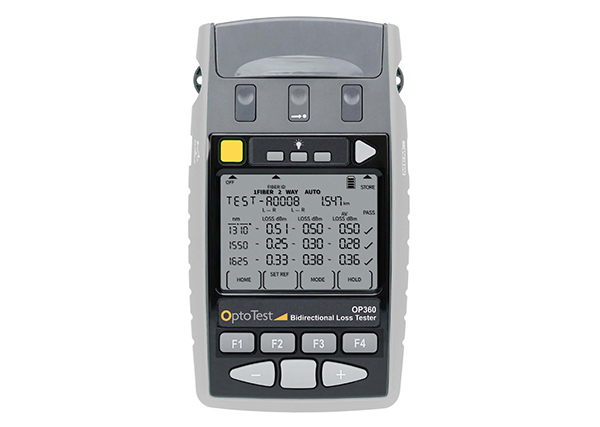

OptoTest的OP360雙向插入和回波損耗測試儀將幾種基本的光纖測量工具組合在堅固耐用的手持式封裝中,可實現快速、精確的雙向Tier 1認證以及單模和多模光纖的報告。其先進的功能和自動化測試過程消除了設置、訓練和測量錯誤,在鑒定具有多種波長和光纖類型的網絡時,最大限度地提高了生產率和準確性。
在自動測試模式下使用一對OP360儀器,每根光纖只需一個測試連接和一次按一下按鈕,即可在多個波長下實時顯示雙向插入損耗。OP360還提供光纖長度和光回波損耗(ORL)測量選項,為光纖管理員、安裝人員和技術人員提供強大而全面的測試解決方案。
OP360也可以用作獨立的光學光源或損耗計,因此可以與OptoTest的OP310手持式光功率計和OP350手持式光光光源一起使用。通過將光源和功率計端口環路在一起,單個OP360可以在單向自動測試模式下使用,以執行多達三個波長的損耗測試。
特點 & 優勢
? 一鍵式雙向 Tier 1 光纖認證
在雙向自動測試模式下,一對OP360儀器只需一次連接和按一下按鈕,即可在5秒內完全鑒定單模或多模光纖。連接到PC時,結果可以實時導出到符合標準的基于Excel的測試報告中。
? 消除管理、培訓和測試錯誤
自動測試過程對網絡中的所有光纖使用相同的方法,以提高生產率并減少錯誤。在自動測試模式下簡化了設置,無需指定主儀器和從設備。
? 實時顯示兩端的測量值
在自動測試模式下,測量信息通過全面的LCD顯示屏同時匯總在儀器的兩端。高對比度顯示屏是背光的,可以在明亮的陽光下讀取,供地下或室外使用。
? 廣泛的可用配置
OP360可指定使用可選的光纖長度測試、光回波損耗(ORL)測試、可視故障定位器(VFL)和超穩定的零預熱時間光源,將光纖實驗室的精度和多功能性放在您的手掌中。可選的ORL儀表包括各種功能,可以在獨立模式下運行或與自動測試模式集成。
? 與其他光電測試手持式儀器兼容
OP360與OptoTest的OP310手持式光功率計和OP350手持式光光光源完全兼容,具有匹配的波長,以更少的設備升級擴展您的測試能力范圍。
? 多光纖 ID
當與另一臺OP360雙向損耗測試儀或OP350手持式光光光源一起使用時,OP360除了標準光學測試音色外,還可以識別多達12種不同的光纖,即270Hz、1KHz和2KHz。這使得連續性測試、極性測試和故障查找變得快速可靠。
? 大型內部存儲器
OP360內部存儲器可記錄多達8,000次測試,包括日期、時間和基本信息,包括以dBm為單位的參考值、以nm為單位的檢測波長、自動測試標稱電源功率、遠程儀器序列號和通過/未通過狀態。用戶可以使用前面板控件輸入和存儲多達 20 個電纜文本 ID 標簽,并調用它們以便于參考。
? 可選的可視故障定位器 (VFL)
OP360可與可選的650nm可視故障定位器(VFL)一起訂購,輸出功率為-1dBm±1dB,可轉換為單模和多模光纖。雙向自動測試使有源測試光纖閃爍,使用戶顯而易見,并且與測試音調混合,以便與夾式光纖標識符一起使用。視覺故障定位器還可以快速標記光纖斷裂、不良接頭、夾緊光纖、彎曲損耗和破裂的連接器套圈,以及從缺陷中逸出的亮紅光。
? 可互換連接器具有防摔和沖擊保護
OP360支持各種工業標準光纖連接器,包括FC、ST、LC、MU、HFBR、LSA-DIN47256和E2000。內置保險杠和一體式防塵罩可保護連接器接口免受損壞和污染。防塵罩在臺面或其他表面上使用時可兼作支架。
